DynaCube™ DC50S微型姿态方位参考系统(Mini-AHRS)是基于MEMS[微机电系统的简称]惯性传感元件的超小型、高精度惯性测算系统，该系统已经内嵌了一颗经过温度修正、非正交误差补偿过的 MotionCore™ OEM 软、硬件核心，可以在任意时刻、任意运动状态下精确输出载体的三个姿态角（俯仰角、横滚角、航向角）以及其它辅助传感信号（加速度、角速度、地磁场强度、温度以及海拔高度）。由于系统采用了可借助先进的MEMS技术进行标准化、批量化大规模生产的元器件，大幅度降低了产品成本。

DynaCube™ DC50S内置特殊机械结构，抗高冲击过载以及起减震作用。通过微型矩形接口将传感器的输出信号以及电源引出，可以通过提供的串口线进行数据采集与观测。DynaCube™提供的4个定位孔，用户可实现将系统坐标系与用户平台坐标系通过定位孔进行对准，并且外壳实现接地屏蔽。

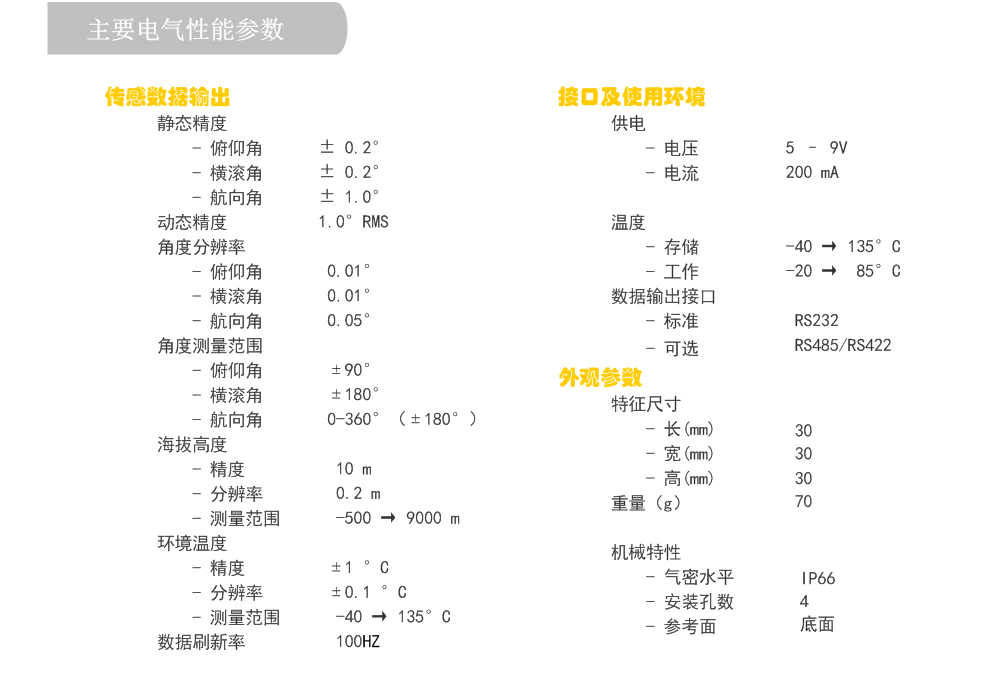

DynaCube™ DC50S使用了基于MEMS技术的高精度惯性器件，包括高精度陀螺仪和加速度传感器，其零偏稳定性分别达到了10度/小时和0.1mG的“战术级别”水平（基于国军标GJB2426评测，大致而言，GJB2426测得的零偏稳定性指标是国外同类产品基于艾伦方差Allan Variance的标准测得的指标的5 – 10倍）

DynaCube™ DC50S 可被广泛应用于航空、航天、航海、地面战车、平台稳定、短程制导武器等场合。










产品技术文档

　     　 　
  DC50S Prodct Data Sheet





中宏微宇提供了一个完整的评估套件（MCES dynacube称motioncore评估套件）。

MCES (MotionCore Evaluation Suite)评估板套件包含：

一根电缆，从JONHON 9pin USB连接，通过它用户可以直接连接到计算机；

一张光盘，一个基于微软Windows的senlution NAV Manager软件显示分析所有数据；

一个用户使用手册；

这个套件可以让开发人员快速的掌握 DynaCube 所有输出的信号以及所有可能的应用范围，以及协助开发人员将 Dynacube 集成到客户端软、硬件系统。
